產品簡介

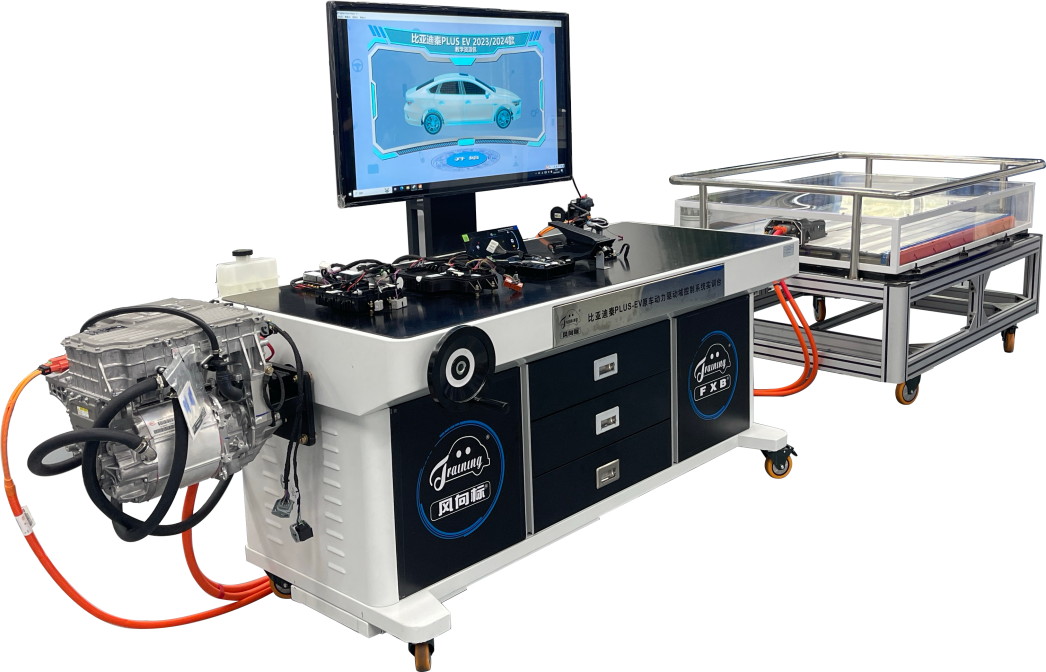

選用比亞迪秦PLUS-EV純電動轎車高壓多合一域控制器系統，安裝在臺架上，直觀認知高壓多合一電控總成（DC-DC,BMS,OBC,VCU,電機控制器，高壓配電，電機總成，變速總成），檔位控制器，換擋操作面板，組合儀表，油門踏板，左車身控制器，右車身控制器，高頻接收器，天線，診斷口等主要零部件；本實訓臺配套比亞迪秦PLUS-EV原裝動力電池包，動力電池包總容量不小于320V150AH（約48度電）；與電機驅動連接運行低壓控制線和高壓動力線均改裝加長，高壓動力線為橙色，外加保護波紋管，連接處加警示標識，上電狀況下嚴禁插拔任何高壓動力線；使學員盡快認識電機驅動系統零部件組成和連接關系。

        在主要系統線束插頭旁邊都并聯原裝雙插頭原位測量，同時配備機械原位設故，通過在原車線束中間串接保險座，實現機械斷路故障，機械故障點不少于16個，實現故障考核實驗；適用于中高等職業技術院校和培訓機構對原車動力驅動域控制系統原理分析和實訓教學需要。

可完成實訓項目

實訓任務1：剎車開關信號線路中斷造成無法上低壓電故障設置排除實驗；

實訓任務2：檔位控制系統信號線路中斷造成無法正常掛擋行駛故障設置排除實驗；

實訓任務3：加速踏板信號線路中斷造成無法正常運轉故障設置排除實驗；

實訓任務4：組合儀表系統信號線路中斷造成組合儀表無法正常打開故障設置排除實驗；

實訓任務6：高壓母線路絕緣測試實驗；

實訓任務7：母線電流感應測量實驗；
