產品簡介

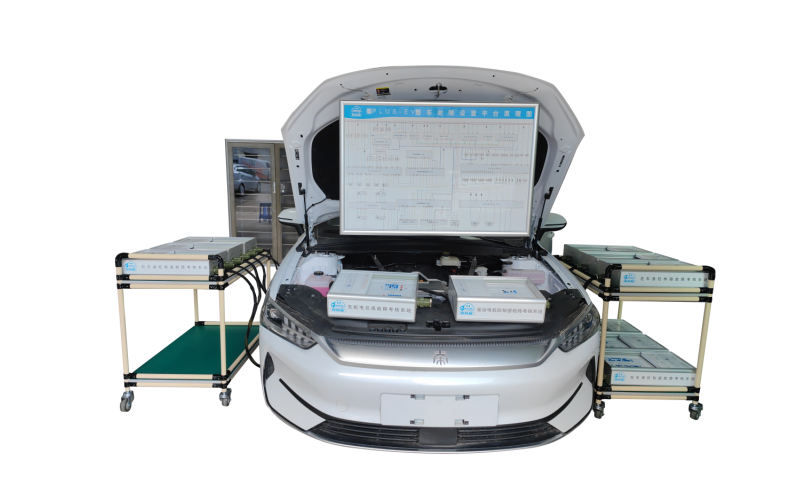

比亞迪與設備配合使用，在不破壞原車任意一條線束的基礎上將整車轉變為在線檢測故障教具車，可實時檢測與診斷原車高壓多合一控制單元、左車身控制單元（門鎖系統、智能鑰匙系統、燈光系統），右車身控制單元（空調系統、右側燈光系統、網關），IPB控制單元、后車身控制單元（EPB系統）、電池系統、交流充電口系統、直流充電口系統等的動、靜態信號參數。

   可對主要控制單元主要線路進行斷路、虛接、短路等現象故障設置，設故方法可靠。采用鋁合金框架拼接而成的可移動放置柜管理，集成物聯網功能對設備使用統一管理及分配使用權限。適用于中高等職業技術院校和培訓機構對純電動整車理論和維修實訓的教學需要。

特點方向：對于整車電氣系統構造分析教學與研究。

產品功能特點

1.采用鋁合金框架拼接而成的可移動放置柜管理，集成物聯網功能對設備使用統一管理及分配使用權限

2.模塊考核盒采用:全鋁框架結構整體重量減輕便攜，隱藏滑動式故障設置機構，軍工級航空用連接器;

3.多功能放置管埋柜，可收納模塊考核盒和線束，

4.檢測設故實訓完后將控制信號接回原車控制單元，整車總設故點不少于180個，插頭與原車線束相同，連接線選用國標鐵氣龍汽車專用電線，耐壓不低于300V，確保整車電路信號正常;測量盒上部繪制原車控制單元管腳并裝有檢測 2mm鍍金端子，直接在端子上測量模塊系統實時信號，掌握不同控制單元參數變化規律，測量盒采用隱藏滑動式故障設置機構設計，內部安裝故障設置系統，可對控制單元主要線路進行斷路、短路、虛接等故障。

用戶可自選車型
