產品簡介

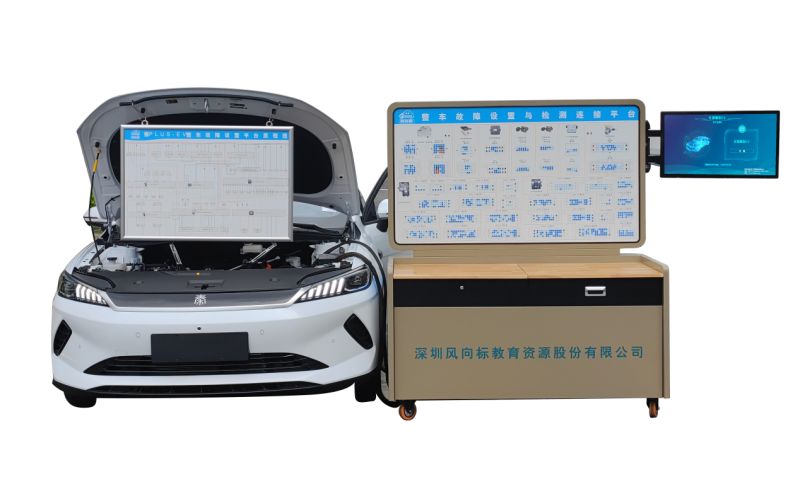

該設備和可正常運行的比亞迪純電動轎車配合使用，在不破壞原車任意一條線束的基礎上將整車整車實訓平臺轉變為在線故障設置與檢測連接平臺，可實時檢測與診斷原車高壓多合一控制單元（DC-DC,BMS,OBC,VCU,電機控制器，高壓配電，電機總成，變速總成）、左車身控制單元（門鎖系統、智能鑰匙系統、燈光系統），右車身控制單元（空調系統、右側燈光系統、網關），后車身控制單元（EPB系統）、ABS控制單元、EPS、交流充電口系統、直流充電口系統等的動、靜態信號參數；可對控制單元主要線路進行斷路、短路、虛接、交叉錯接等故障，具備機械故障設置和無線故障設置功能；滿足世界職業院校技能大賽汽車故障檢修分賽項技術要求，

特點方向：對于純電動整車三電系統理論教學及大賽訓練實訓。

產品功能要求

1、檢測與設故通過專用插接器將控制信號接回原車控制單元，整車機械設故點不少于280個，插頭與原車線束相同，確保整車電路信號正常；測量面板上繪制原車控制單元管腳并裝有檢測端子，直接在端子上測量模塊系統實時信號，掌握不同控制單元參數變化規律；

2、可學習高壓多合一控制單元教學實訓系統

3、可學習左車身管理控制單元教學實訓系統

4、可學習右車身管理控制單元教學實訓系統

5、可學習后車身模塊（EPB系統）管理控制單元教學實訓系統

6、可學習交流充電口教學實訓系統

7、可學習直流充電口教學實訓系統

8、可學習ABS控制單元教學實訓系統

基本配置要求：

1.專用對接線束1整套（不少于10根）；

2.整車故障設置與檢測平臺1臺；

3.機械設故系統1套（故障點不少于280路）；

4.無線設故系統1套（故障點不少于 30 路）；

5.多功能觸摸裝置1套；

6.整車控制原理圖教板1件；

用戶可自選車型
